Bordes voor productieruimte algen
Een algenproducent in de regio
Vertaal het ontwerp van de constructeur in een compleet uitgewerkt pakket productietekeningen voor de metaalbewerker
Een veilig looppad op hoogte, vanwaar men alle reactorvaten eenvoudig kan bereiken
vormde de schakel tussen het ingenieursbureau, verantwoordelijk voor de constructieve ontwerpen en berekeningen, en metaalbewerkingsbedrijf WDV.

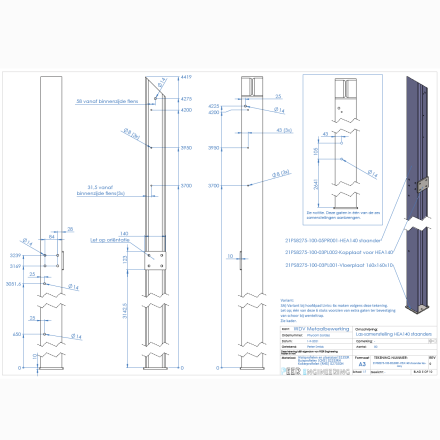

“Ik heb het constructief ontwerp vertaald naar een 3D-model dat 100% uitgewerkt is, inclusief zaagtekeningen, snijtekeningen voor de diverse lasplaten, samenstellingen voor het lassen en plaatsen, etc.”
Een algenproducent in de regio
Vertaal het ontwerp van de constructeur in een compleet uitgewerkt pakket productietekeningen voor de metaalbewerker
Een veilig looppad op hoogte, vanwaar men alle reactorvaten eenvoudig kan bereiken
vormde de schakel tussen het ingenieursbureau, verantwoordelijk voor de constructieve ontwerpen en berekeningen, en metaalbewerkingsbedrijf WDV.
“Ik heb het constructief ontwerp vertaald naar een 3D-model dat 100% uitgewerkt is, inclusief zaagtekeningen, snijtekeningen voor de diverse lasplaten, samenstellingen voor het lassen en plaatsen, etc.”
Toelichting
De algenproducent breidt de productiecapaciteit uit. Dit zorgt voor een nieuwe hal met ruim honderd reactorvaten waarin men algen kweekt.
Men voorziet de vaten regelmatig van nieuwe zakken. De zakken werden voorheen via een trap in de vaten gehesen. De wens was om een groot bordes in de gehele productieruimte te bouwen, om de zaken een stuk sneller en veiliger te kunnen verwisselen.

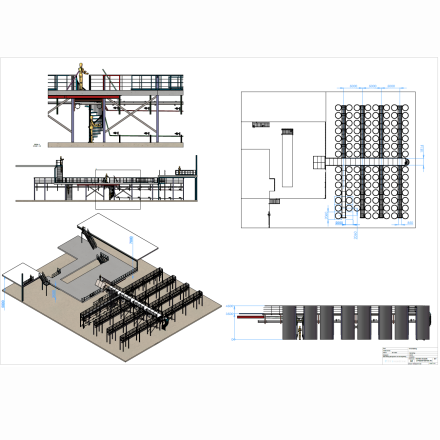

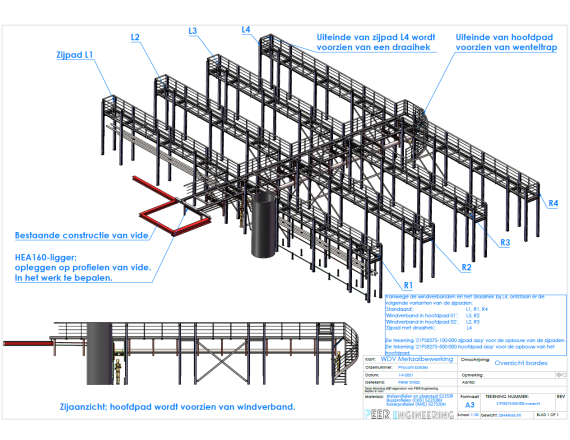

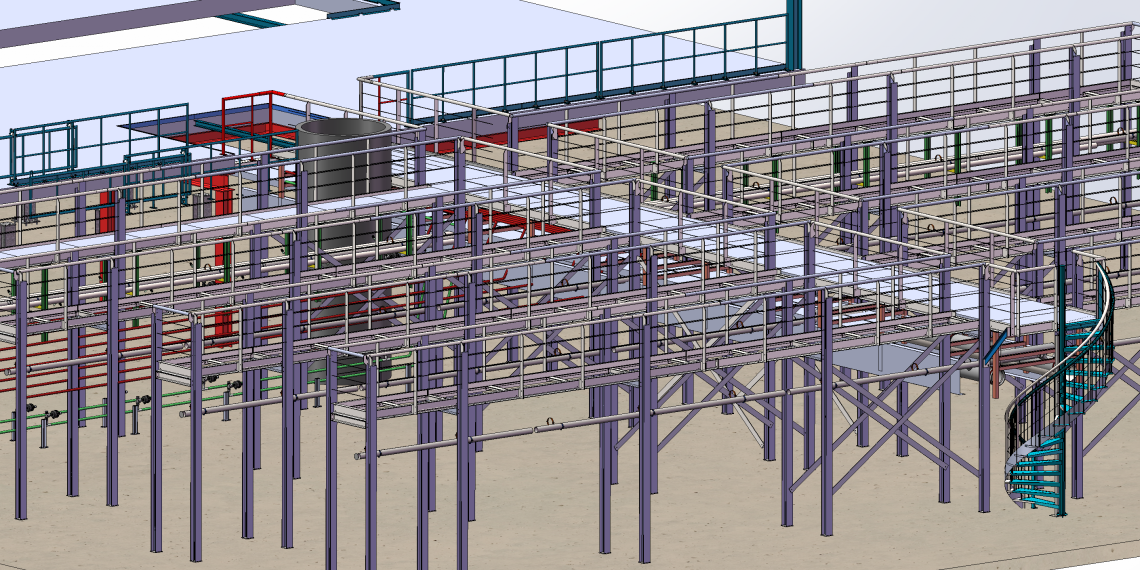

Het constructieve ontwerp heeft uiteindelijk geleid tot dit 3D-ontwerp, waarin alle technische details tot in de puntjes zijn uitgewerkt.
Dit resulteerde in een vlekkeloze bouw en plaatsing.

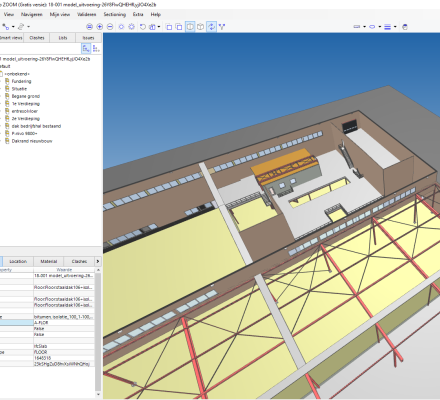

Dergelijke bouwkundige projecten vragen om een brede kennis van softwarepakketten. In dit geval komt mijn ervaring met BIM-software en Navisworks goed van pas.

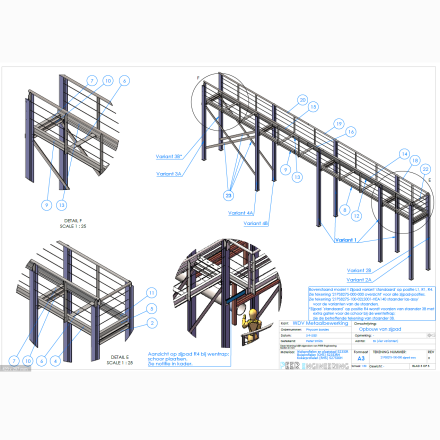

De diverse mono- en lastekeningen zijn duidelijk opgezet. Zo bleef het project overzichtelijk voor de bouwers.
Ook voor de samenstellingen geldt dat overzichtelijkheid erg belangrijk is. De zijpaden bevatten meerdere varianten, die goed uit elkaar gehouden moesten worden.

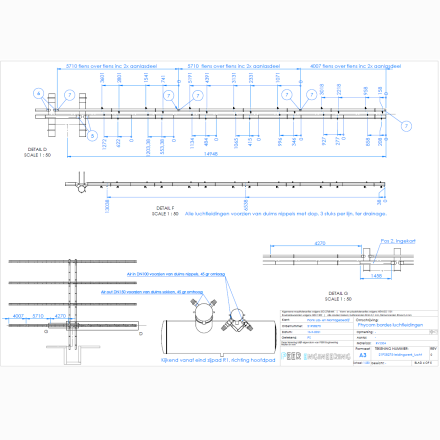

Onder de bordessen bevindt zich allerlei leidingwerk voor vloeistoffen en lucht. Deze processen heb ik meegenomen in het ontwerp zodat men alle benodigde voorzieningen kon installeren.
De bordespaden bevinden zich op 3,5m boven peil, en zijn voorzien van griproosters. Een dergelijk project vraagt om de nodige kennis van bouwtechnische eisen.
De diverse lucht- en vloeistofleidingen zijn integraal verwerkt tijdens het uitwerken van het project. Dit leidde tot een serieuze kostenbesparing en probleemloze plaatsing.

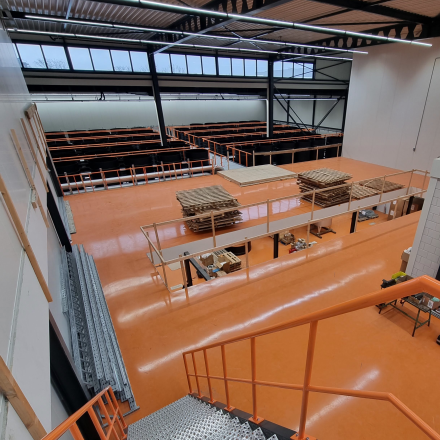

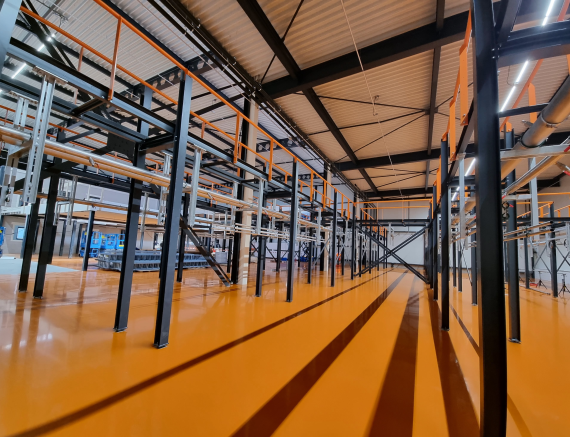

Overzicht van een deel van de nieuwe productiehal, met het bordes op de achtergrond.

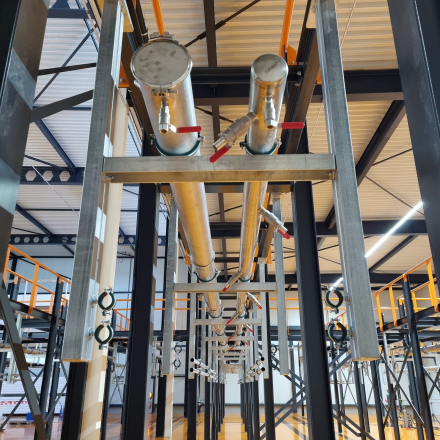

Een detail van de zijpaden, met goed zichtbaar; het systeem van luchttoevoer en -afvoer.
